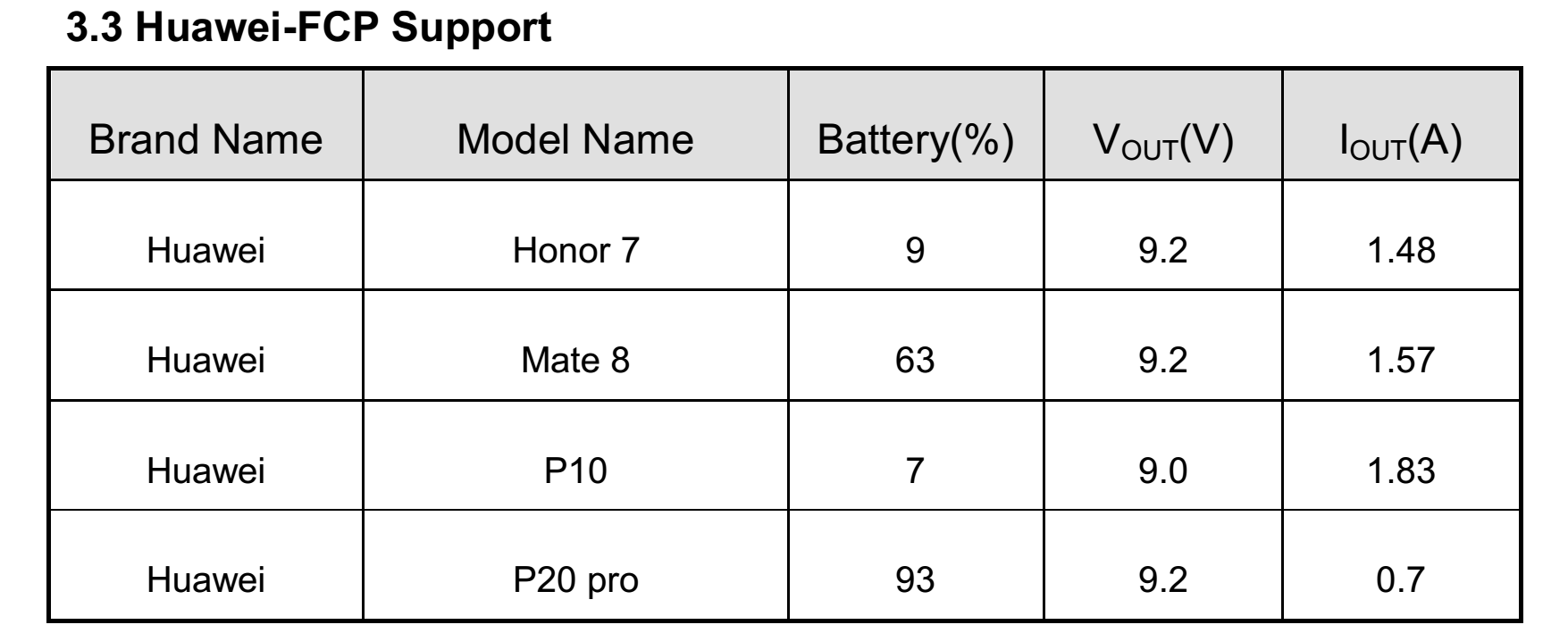

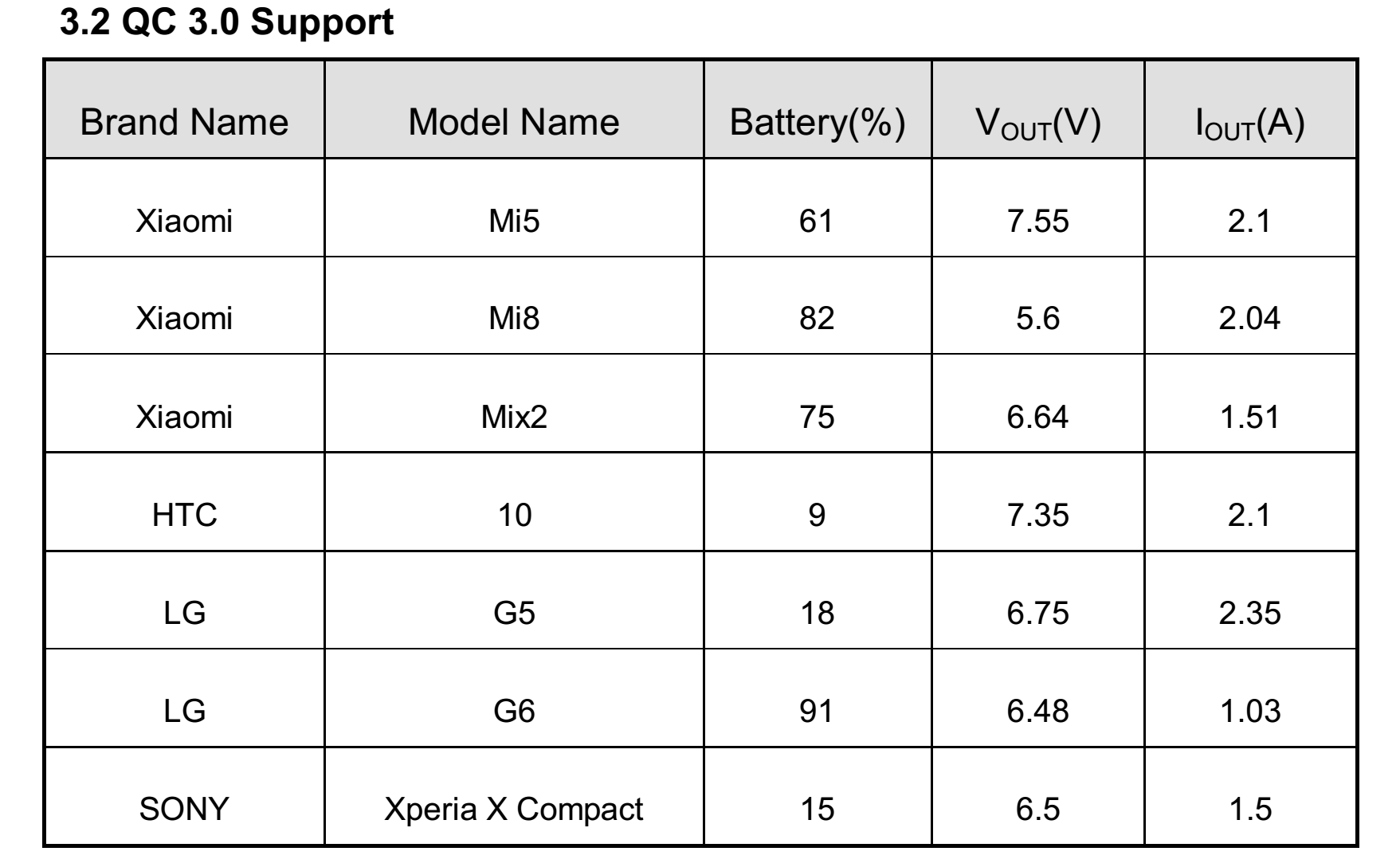

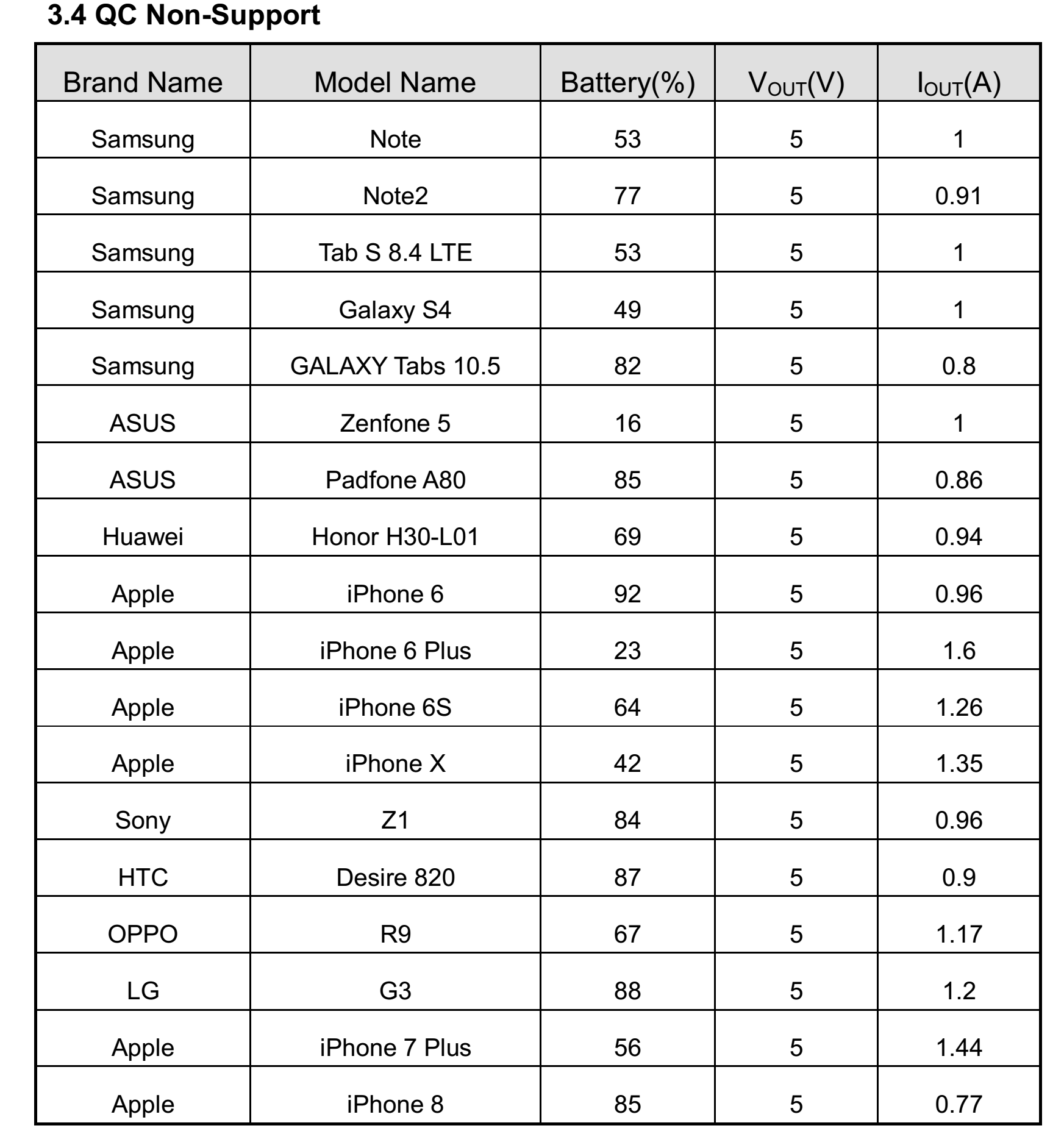

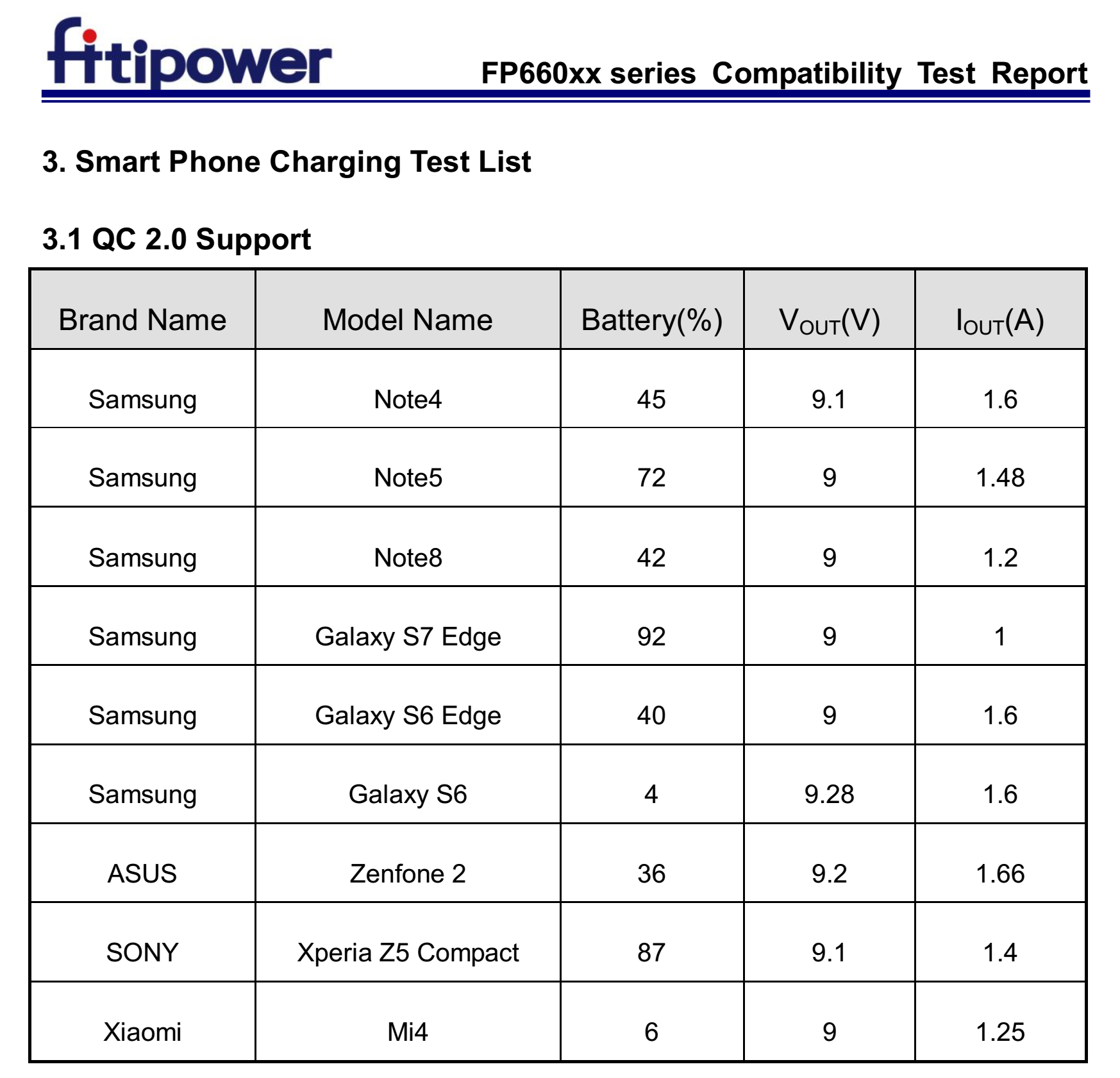

3.                FP6600Q/FP6601Q最新手機快充測試表格

·    簡述：

     FP6600Q/FP6601Q是顆手機快充充電協議識別IC，可自動識別充電手機，并于手機進行充電協議的握手溝通，然后調整充電器的輸出電壓，在保護充電設備的前提下，使之獲得設備允許的安全最高充電電壓。

      同時，FP6600Q/FP6601Q支持智能識別，使手機識別成原裝充電器一般，進行全速充電，使得大大節省充電時間。

FP6600Q/FP6601Q支持充電協議：

     ●完全支持快速充電QC3.0，QC 2.0,華為海思快充FCP，三星AFC快充；

     ●支持USB 充電規范BC1.2；

     ●支持中國通信行業標準YD/T 1591-2009；

     ●支持蘋果Apple（5V1A,5V2A,5V2.4A）設備；

     ●支持三星（5V2A）設備；

     ●D+,D- PIN腳高耐壓14V；

     ●輸出電壓不會隨溫度提高而變化；

     ●即使D-,D+異常損壞情況下，不會輸出高壓，會過壓保護鎖定只5V輸出。

·    FP6600Q/FP6601Q區別，設計指導：

       區別：

FP6600Q和FP6601Q支持的手機充電協議是一樣的，區別就在于，輸出電壓標準：FP6600Q是可以class A（3.6V-12V）和class B（3.6V-20V） 中進行任意選擇， FP6601Q是固定class A標準。

同時，F(xiàn)P6600Q還能于CHY103D,SC0163D互相替換，三者IC腳位PIN對PIN，無需更改PCB，還能豐富原先使用CHY103D和SC0163D充電產品的兼容性（+蘋果5V2A,2.4A和華為FCP，三星AFC），并能通過FP6600Q的7腳REF電阻進行最大輸出電壓設置。

設計指導：

首先，我們先看下IC腳，

FP6601Q PIN腳：

1腳和6腳是（D+,D-），很明顯的直接連接USB口的D+,D-即可；

2腳是GND，直接接地；

3腳是FB0，是控制power IC（AC-DC/DC-DC電源IC）的輸出電壓，連接power IC的FB腳（反饋腳）；

4腳QC-EN，可與5腳短路或者懸空；注意在直接接地時，高壓快充功能關閉，保留智能識別，

5腳VDD供電腳，電阻2.2K接到VOUT輸出，電容470nF接地即可。

FP6600Q PIN腳：

1腳，NC；

2腳，NC；

3腳GND，直接接地；

4腳FB0，是控制power IC（AC-DC/DC-DC電源IC）的輸出電壓，連接power IC的FB腳（反饋腳）；

5腳和6腳是（D-，D+），很明顯的直接連接USB口的D+,D-即可；

7腳REF，輸出電壓標準控制腳，RREF＜15K時，是Class B標準（3.6V-20V）, RREF＞33K時，是Class A標準（3.6V-12V）；

8腳VDD供電腳，電阻2.2K接到VOUT輸出，電容470nF接地即可。

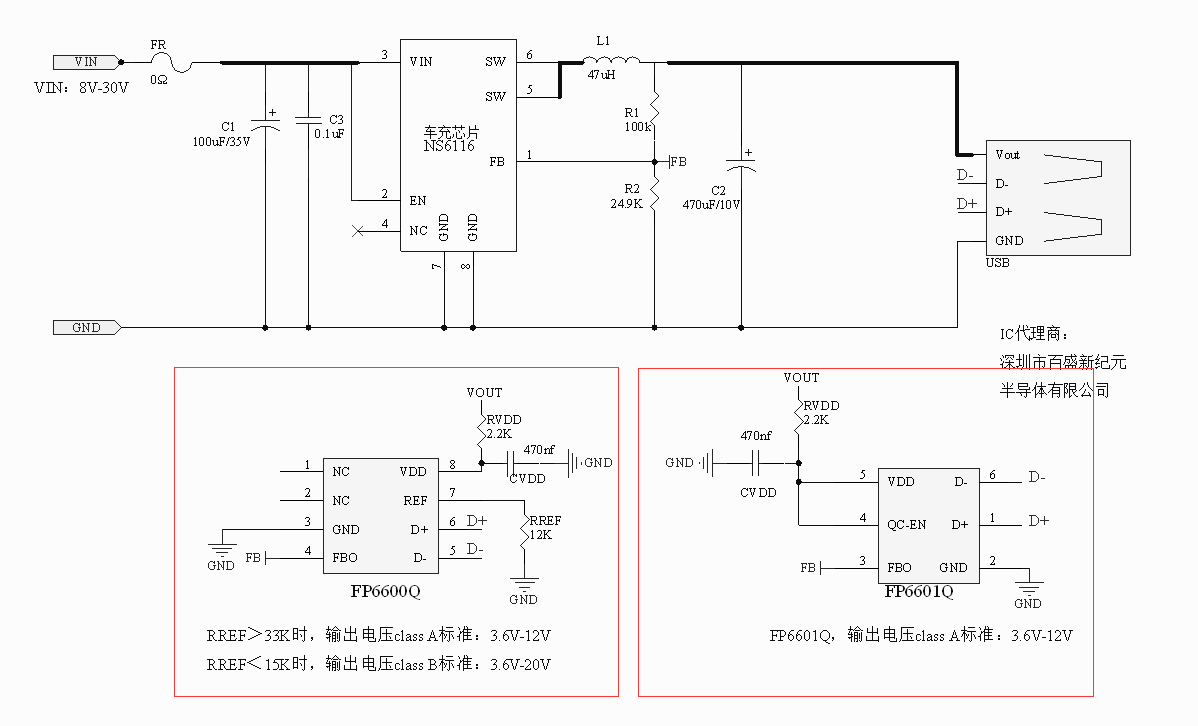

從上圖，我們可以看出，F(xiàn)P6600Q/FP6601Q，于power IC的連接就4個點：

1.         D+

2.         D-

3.         FB反饋腳

4.         VDD供電腳RCDD電阻2.2K，接到VOUT

是比較簡單的。

注意：FP6600Q,FP6601Q是于手機進行握手溝通后，控制使其power IC的輸出電壓改變，也就是說輸出電壓，電流都是看power IC的能力，例如：POWER IC就是受雇的勞工，F(xiàn)P6600Q,FP6601Q是只負責指揮的雇主。

POWER IC的選型：

AC-DC

1.         副邊反饋型，例如：OB2263，DK125等；

2.         滿足快充USB口所需的最大輸出功率（電壓*電流），一般是18W。

DC-DC

1.         滿足快充USB口所需的最大輸出功率（電壓*電流），一般是18W。
