PL7022/B 是一款高精度的兩節鋰電池保護電路。正常狀態下,可以對電池進行充電或放電。 PL7022/B 一直檢測兩個電池電壓以及 VM 端和 VSS 端的電壓差，當某個電壓超出正常閾值范圍時，充電控制端 COUT 或放電控制端 DOUT 由高電平轉為低電平，從而使外接充電/放電控制 N-MOSFET 管 Q1 或 Q2 關閉，充電/放電回路被“切斷”，即 PL7022/B 進入相應的保護狀態。PL7022/B支持以下 4 種保護模式。
   l 過電壓充電保護狀態 (OC)
   l 過電壓放電保護 (OD)/ 低功耗狀態 (PDWN)
   l 過電流放電保護(EDI)/ 電池短路保護狀態 (Short)
   l 過電流充電保護(ECI)
    當 PL7022/B 在某一保護狀態時，如果滿足一定條件，即恢復到正常狀態。下面對各狀態進行詳細描述。

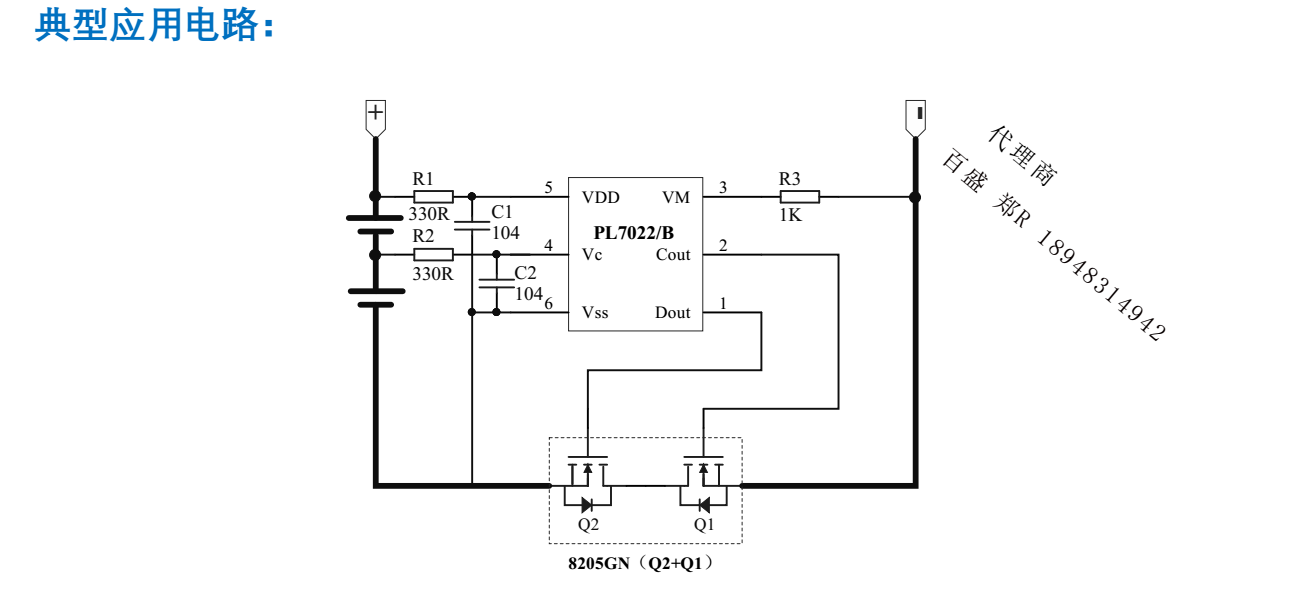

正常狀態:

在正常狀態下，PL7022/B 由電池供電。 當兩節電池電壓（VBATU/VBATD)都在過電壓充電保護閾值（VOCU/D）和過電壓放電保護閾值（VODU/D）之間，且其 VM檢測端電壓在過電流充電保護閾值（VECI）和過電流放電保護閾值（VEDI） 之間，此時 PL7022/B 的 COUT 端和 DOUT 端都輸出高電平，分別使外接充電控制 N-MOSFET 管 Q1和放電控制 N-MOSFET 管 Q2 導通。這時，既可以使用充電器對電池充電，也可以通過負載使電池放電。

雙節鋰電池串聯管理系列選型表：

雙節/兩節鋰電池串聯充電芯片和與PL7022B搭配電路:

USB：5V輸入，給兩節串聯的鋰電池升壓充電芯片-PL7501C

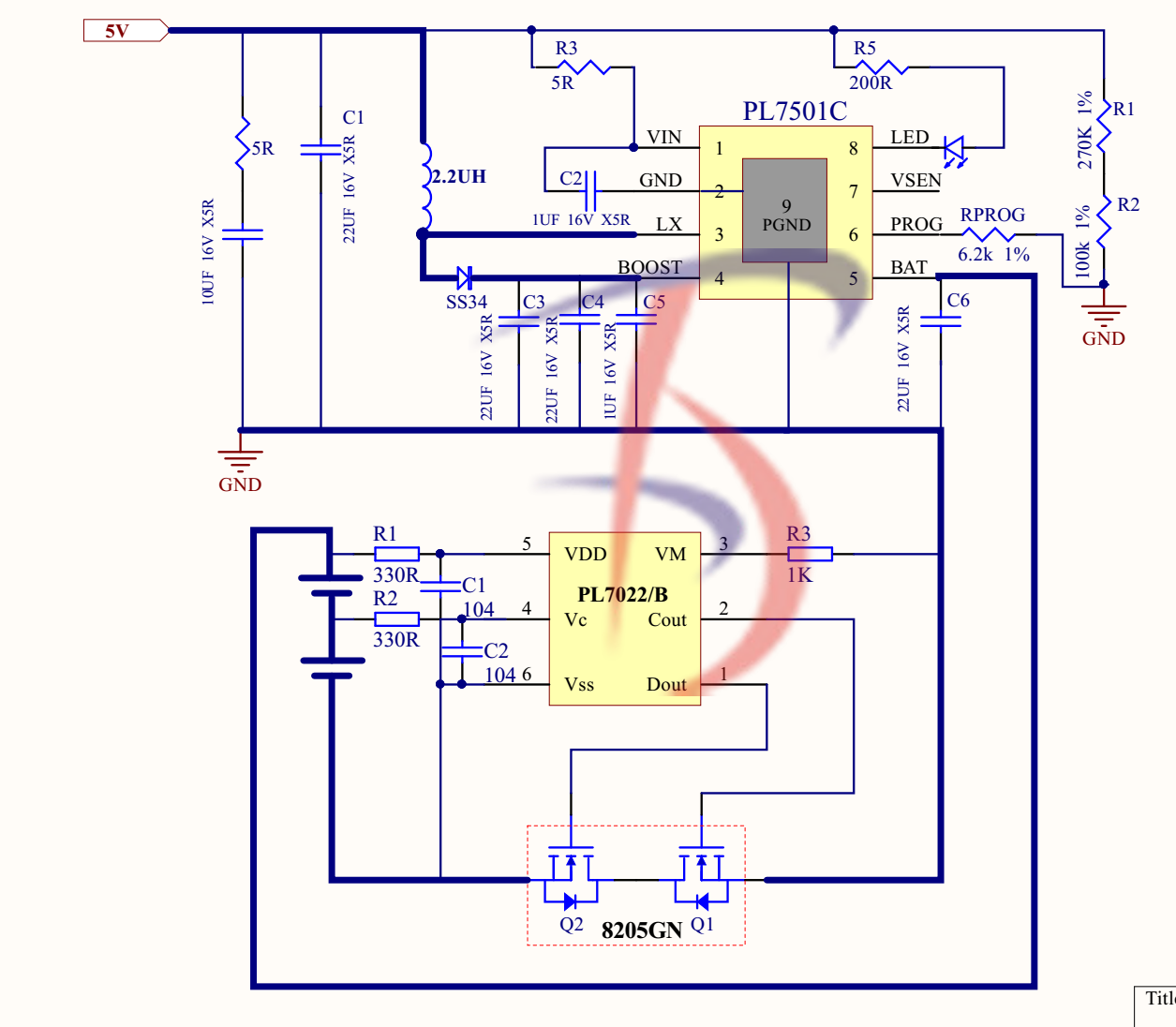

與PL7022B兩節串聯的鋰電池保護芯片，組合電路如下:

DC : 9V,12V輸入，給兩節串聯的鋰電池充電芯片-PL7222

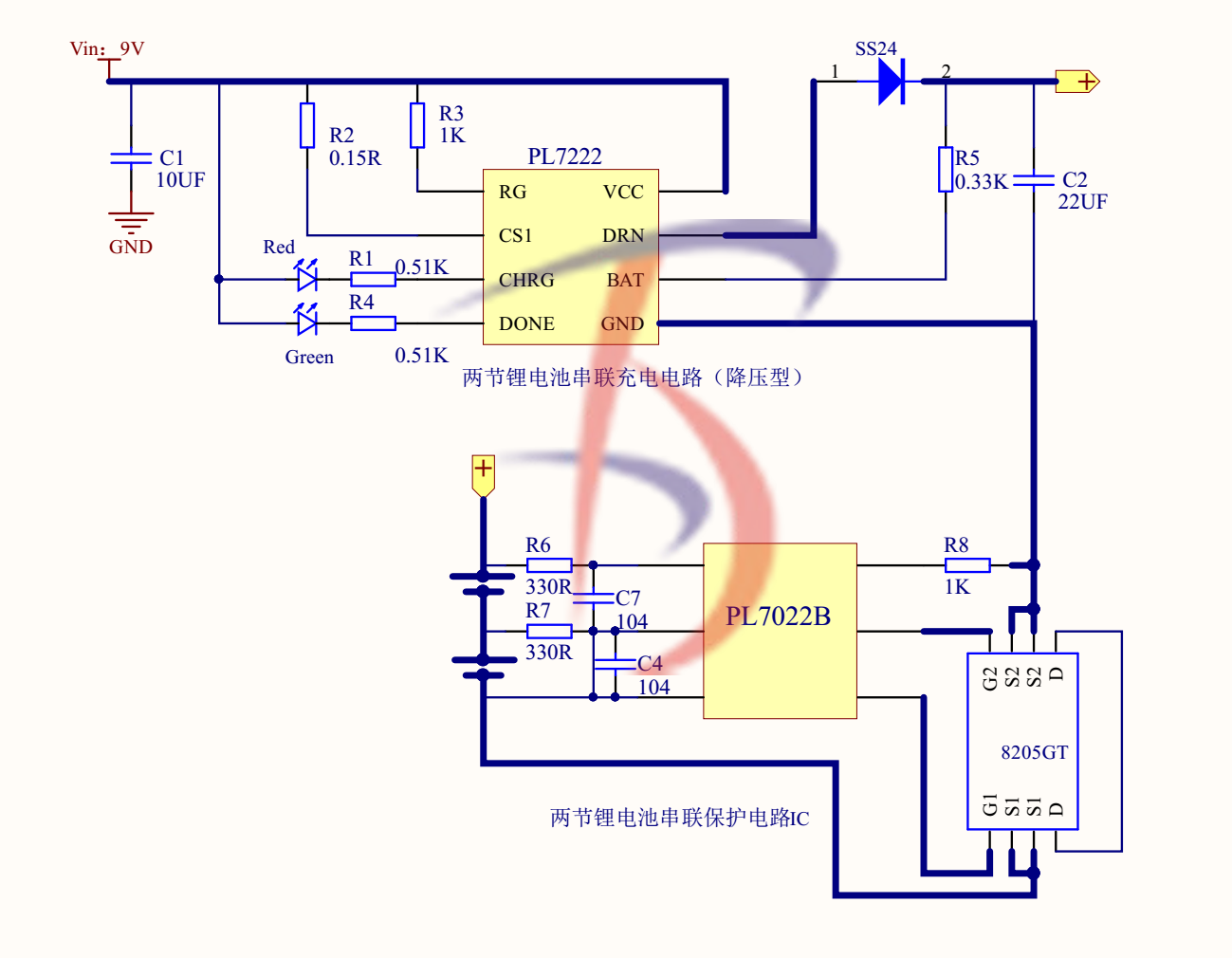

與PL7022B兩節串聯的鋰電池保護芯片，組合電路如下:
