FP6601Q工作設計指南（AC-DC / DC-DC）
詳情
FP6601Q設計指南 與最新FP6601Q PDF（datasheet）下載
USB智能識別芯片 ：型號
功能
應用
PL515 單USB 口
安卓5V1A，蘋果5V2.4A，5V2A，5V1A，三星5V2A，智能芯片自動識別手機切換
多口充電器，充電寶，車充，旅充等等
PL513 雙USB口
安卓5V1A，蘋果5V2.4A，5V2A，5V1A，三星5V2A，智能芯片自動識別手機切換
多口充電器，充電寶，車充，旅充等等
FP6601Q是QC3.0，QC2.0和華為海思快充（FCP），三星AFC快充識別芯片，在支持快充協議的情況下，F(xiàn)P6601Q對于市面上普通5V充電協議的手機，也能自動識別并全速充電：蘋果，三星，BC1.2協議。
FP6601Q也是目前快充協議芯片中，最常用的，應用于：充電器，車載充電器，移動電源，墻充等等。

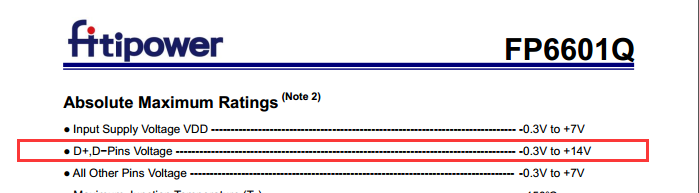

FP6601Q現在針對D+.D-腳的耐壓進行了優化，提高到14V，可保證在VBUS與D-,D+誤觸發或者拔插時，不會造成IC損傷，輸出電壓異常。

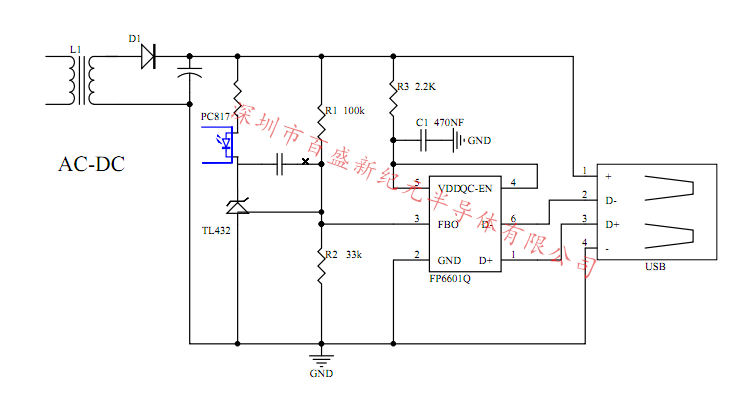

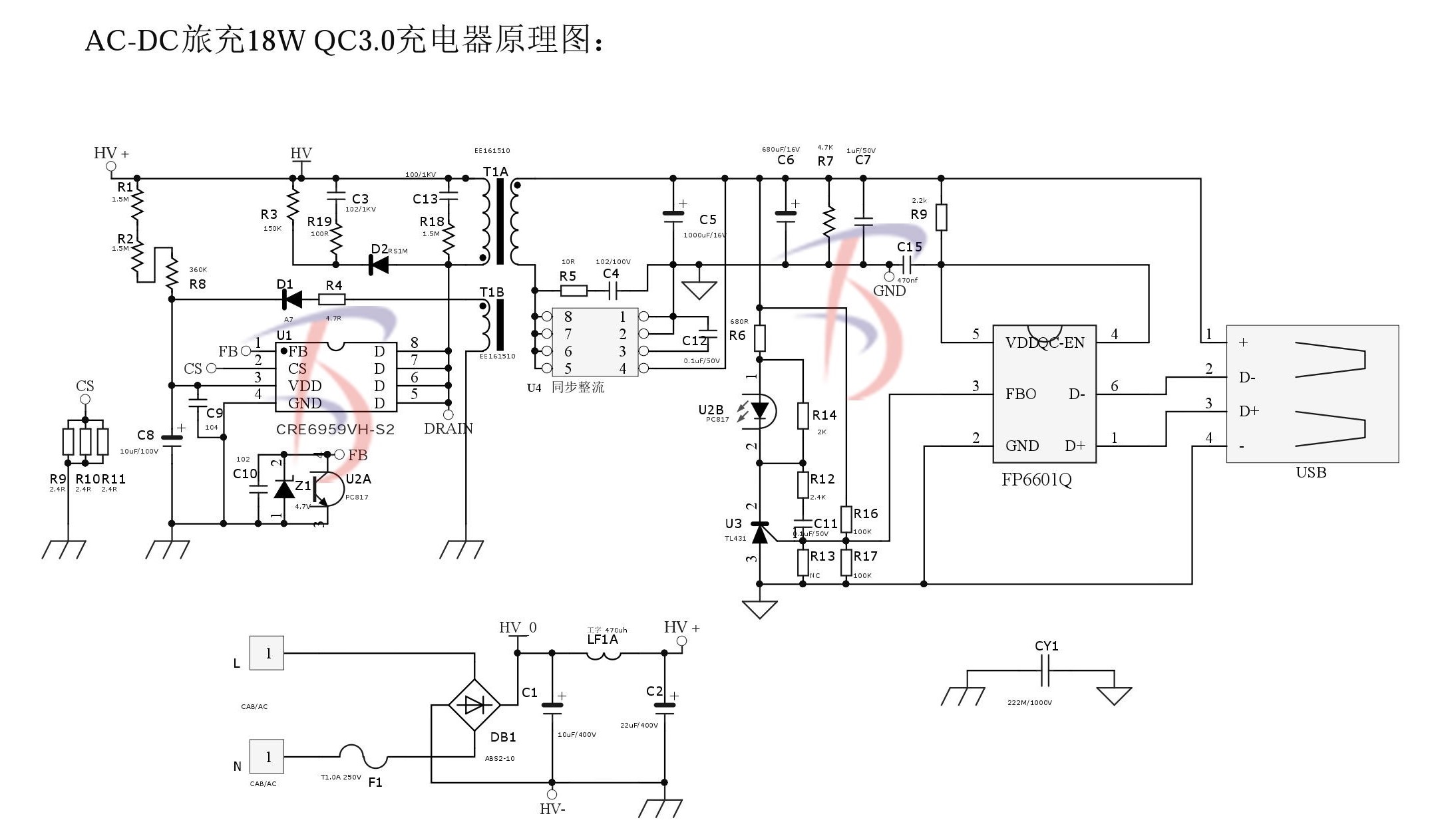

AC-DC設計典型圖，應用：充電器，墻充等。
注：從下圖可以知道了，AC-DC電源IC需要類型是副邊反饋，輸出功率要足QC3.0的18W即可，例：OB2263。
FP6601Q反饋電壓范圍：0.4V～1.5V，基準需要用TL432（1.25V），TL431與TL432腳位一樣。

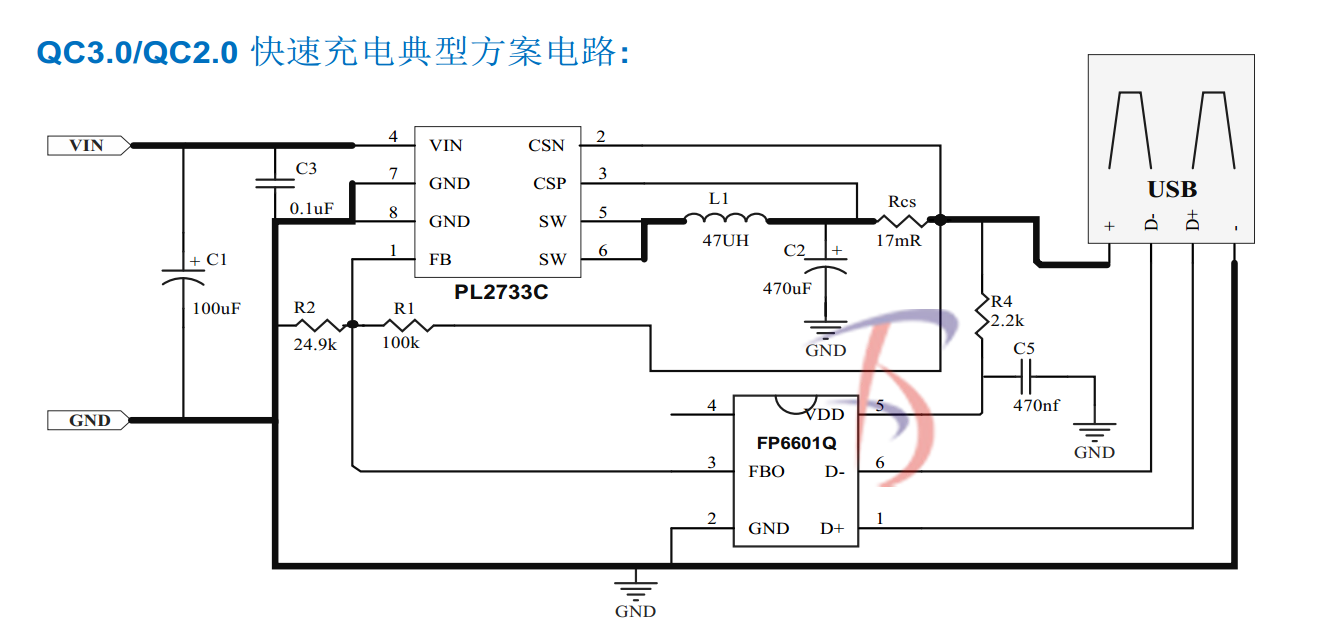

DC-DC設計典型圖，應用：車載充電器，移動電源等。
注：DC-DC有升壓，降壓和升降壓，看實際應用選擇，這塊比較簡單，F(xiàn)P6601Q的3腳直接接到DC-DC電源IC的反饋腳即可，如下圖。

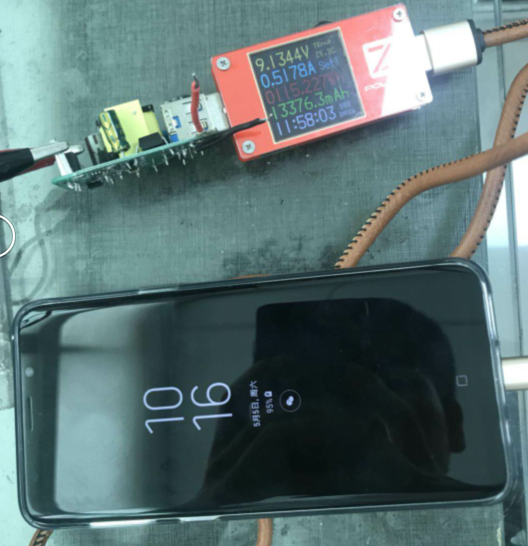

FP6601Q的手機充電器，給三星S9手機，進行充電測試：
