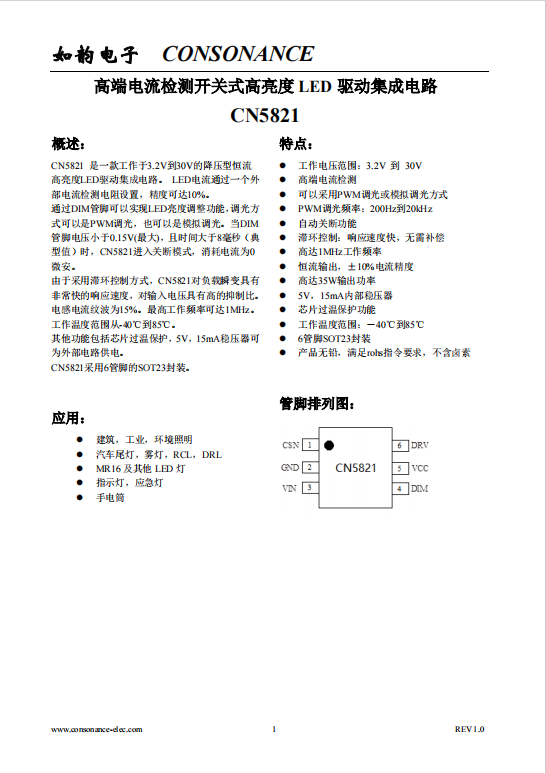

CN5821：3.2V至30V寬壓范圍，高精度恒流LED驅動IC
詳情
產品參數
主要功能：高端電流檢測開關式高亮度LED驅動集成電路
工作模式：開關式
輸出電壓范圍：0V-26V
輸入電壓范圍：3.2V-30V
工作電流：350uA
熱調制：否
封裝形式：SOT23-6
最大輸出功率：35W
開關頻率：小于1M
調光方式：PWM
芯片使能：是
內置功率管：否
概述：
CN5821 是一款工作于3.2V到30V的降壓型恒流高亮度LED驅動集成電路。 LED電流通過一個外部電流檢測電阻設置，精度可達10%。
通過DIM管腳可以實現LED亮度調整功能，調光方式可以是PWM調光，也可以是模擬調光。當DIM管腳電壓小于0.15V(最大)，且時間大于8毫秒（典型值）時，CN5821進入關斷模式，消耗電流為0微安。
由于采用滯環控制方式，CN5821對負載瞬變具有非?？斓捻憫?yīng)速度，對輸入電壓具有高的抑制比。電感電流紋波為15%。最高工作頻率可達1MHz。工作溫度范圍從-40℃到85℃。
其他功能包括芯片過溫保護，5V，15mA穩壓器可為外部電路供電。
CN5821采用6管腳的SOT23封裝。
應用：
l 建筑，工業，環境照明
l 汽車尾燈，霧燈，RCL，DRL
l MR16及其他LED燈
l 指示燈，應急燈
l 手電筒
特點：
l 工作電壓范圍：3.2V 到 30V
l 高端電流檢測
l 可以采用PWM調光或模擬調光方式
l PWM調光頻率：200Hz到20kHz
l 自動關斷功能
l 滯環控制：響應速度快，無需補償
l 高達1MHz工作頻率
l 恒流輸出，±10%電流精度
l 高達35W輸出功率
l 5V，15mA內部穩壓器
l 芯片過溫保護功能
l 工作溫度范圍：－40℃到85℃
l 6管腳SOT23封裝
l 產品無鉛，滿足rohs指令要求，不含鹵素
