QC3.0和QC2.0是屬於高壓快充,卽:5V,9V,12V,20V。

由於併聯電壓相等，所以在做多口USB産品時，不能再採用USB口併聯的模式。

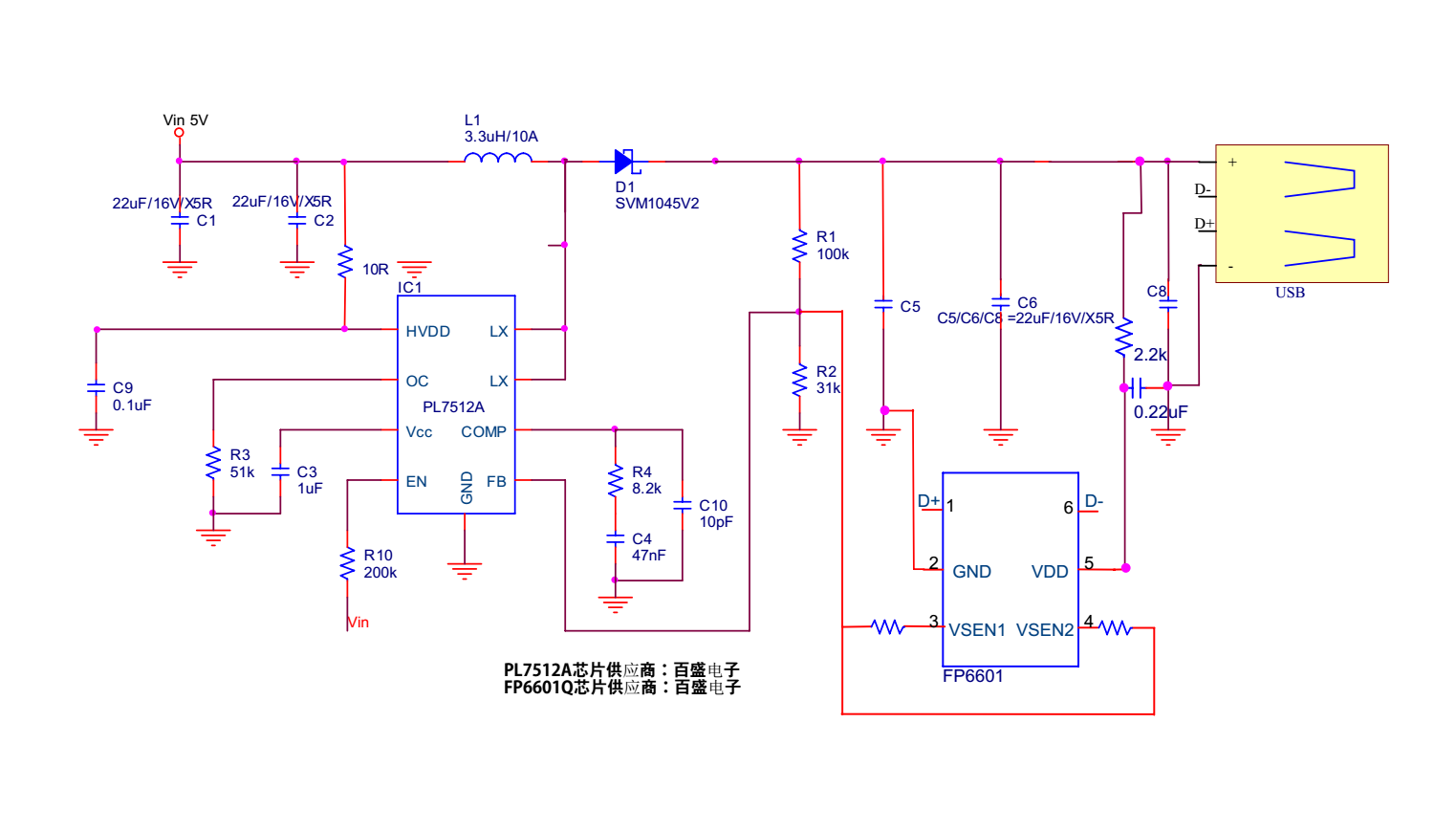

推薦下麵的，5V輸入，輸齣QC3.0/QC2.0快充功能的快充陞壓電路。

1，輸入電壓：5V；

     輸齣電壓：5V直通，9V 2A ，12V 1.5A

     支持協議：QC2.0，蘋果5V識彆，三星5V識彆，BC1.2協議。

     應用      ：雙口充電器，多口充電器，USB快充排插等等。

2，輸入電壓：5V；

     輸齣電壓：5V～12V（0.2V階梯陞降）

     支持協議：QC3.0，兼容QC2.0，華爲FCP快充，三星AFC快充，蘋果5V識彆，三星5V識彆，BC1.2協議。

     應用      ：雙口充電器，多口充電器，USB快充排插等等。

3，效率測試：

輸入5V， 輸齣9V,12V測試數據  （肖特基二極管：SS54兩箇併聯）

VIN                                     VOUT

電壓         電流                   電壓        電流

5.01V       4.02A                9.26V     2.0A       91.9%

5.01V       4.09A                12.39V    1.5A       90.7%
