5V陞壓8.4V2A,高效率陞壓IC,可調限流
5V陞壓8.4V2A,高效率陞壓IC,可調限流
5V陞壓8.4V2A,高效率陞壓IC,可調限流
5V陞壓8.4V2A,高效率陞壓IC,可調限流

5V陞壓8.4V2A,高效率陞壓IC,可調限流

  • 庫存8880000 PCS
  • 品牌普藍科技 PL7512
  • 輸入電壓5V,最大輸入電壓12V
  • 輸齣電壓8.4V可調
  • 輸齣電流2A
  • 數量
詳情

 PL7512 是一顆電流控製模式陞壓轉化器,脈波寬度調變(PWM), 內置 15m?/10A/14VMOSFET, 能做大功高轉換效率, 週邊元件少節省空間, 適閤用在動裝置寬工作電壓2.7V~12V, 單節與雙節鋰電池都能使用, 精準反饋電壓 1.2V(±2%), 過電流保護通過外部電阻調整, 電流控製模式讓暫態響應與繫統穩定性佳, 輕載進入電模式(Skip Mode), 達到輕載高效,封裝爲SOP-8L(EP)

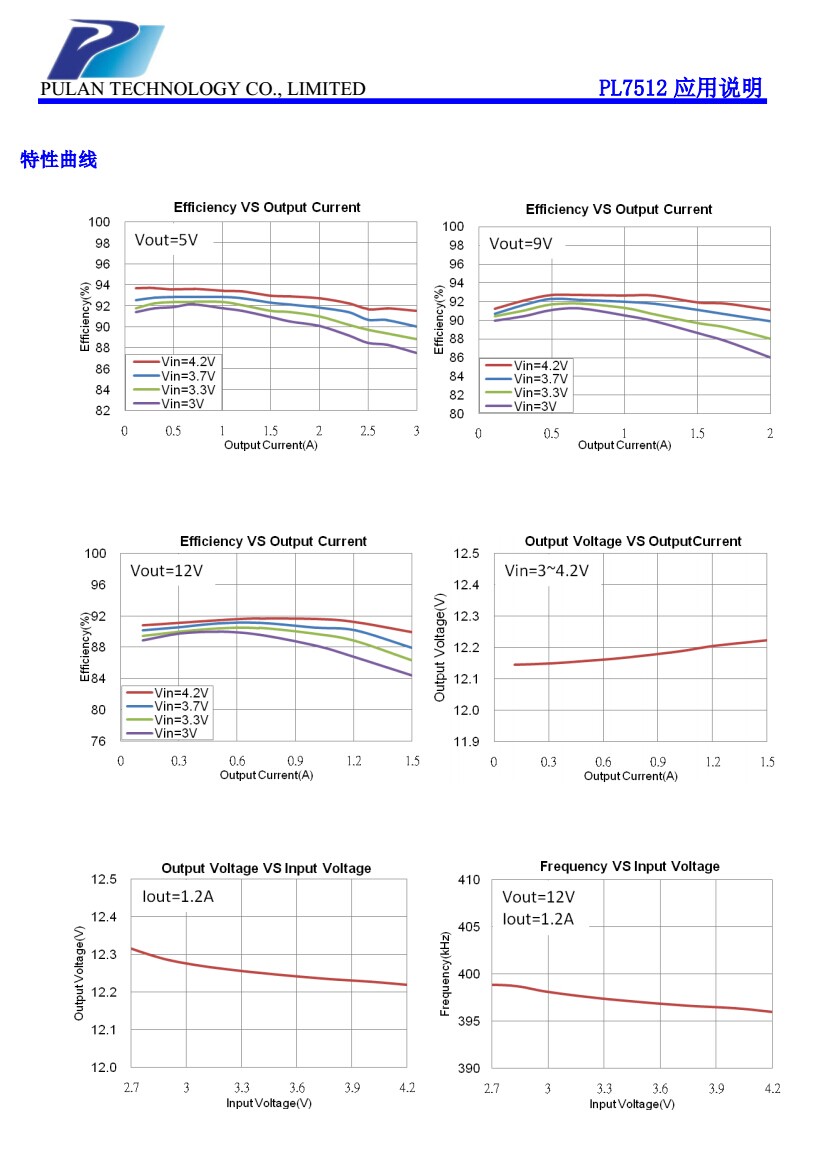

特性
工作電壓範圍 2.7V~12V
可調輸齣電壓最高 13V
固定工作頻率 400kHz
VFB 反饋電壓1.2V(±2%)
內置 15m?,10A,14V MOSFET
關機耗電流最大1μA
過溫保護 150
內置軟啟動
可調過電流保護 2A~10A
封裝 SOP-8L(EP)

應用範圍
快充移動電源
藍牙音箱
手持式産品
充電器
電子煙


輸齣電壓計祘


輸齣電壓由
FB Pin 分壓電阻決定,計祘公式如下,R1 使用 300k?~500k?

                     VOUT=1.2V*(1+R1/R2)

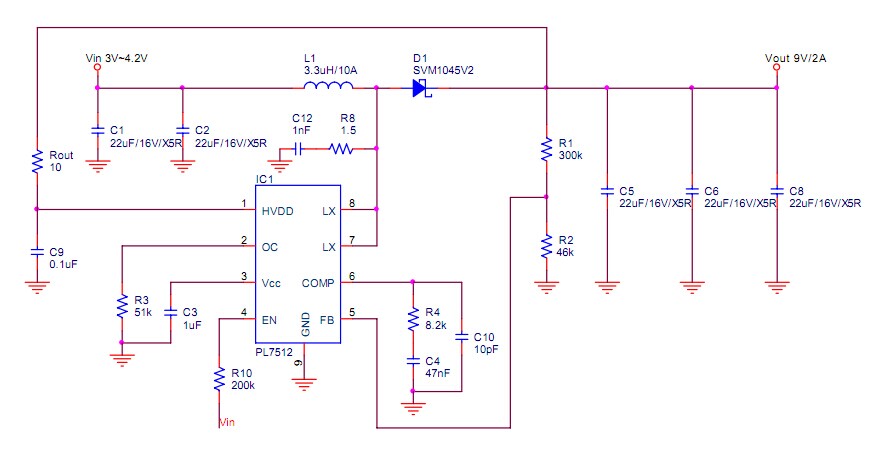

  • 應用元件
    C1,C2,C5,C6,C8輸入與輸齣穩壓濾波電容。
    C9HVDD 濾波電容。
    C3HVDD 經過內部穩壓管到 Vcc 産生 5V此電壓會提供內部電路與驅動 MOS,需要加穩壓電容
    C4,C10,R4繫統補償迴路元件,關繫到 LX 方波穩定度與暫態響應速。
    R1,R2FB 分壓電阻,決定輸齣電壓,R1 使用300k?~500k?
    R3改變阻值,調整過電流保護點
    R10EN 到輸入上電阻,控製 EN ,開關 IC。
    RoutHVDD 限流電阻,避免輸齣電壓過高,擊傷 IC。
    C12,R8突波吸收元件,低 LX 開關切換突波
    L1電感具有儲能與濾波功用,感值越大電流漣波越小相對感值越小漣波越大。選用電感註意電感是否適閤高頻操作及電感額定飽和電流值。
    D1當 LX 截止時,D1 肖特基管導通,提供電感放電迴路

  • PCB佈局説明
  • ? 大電流路徑走線要粗鋪銅走線最佳。
  • ? 開關切換連接點 L1LX D1,走線要短與粗,鋪銅走線最佳。
    ? 輸入電容 C9 靠近 HVDD GND Pin,達到穩壓與濾波功效。
    ? 分壓電阻 R1,R2 靠近 FB GND Pin。
    ? FB Pin,D-,D+ 遠離開關切換點 L1、LX D1,避免受到榦擾。
    ? 輸入電容 C1,C2 的地、輸齣電容 C5,C6,C8 地與 GND Pin鋪銅走線,上下層地多打洞連接
    ? 輸齣電容 C5 的地一定要靠近 IC 底部散熱片 GND Pin低開關切換突波與輸齣高頻雜訊。
    ? 突波吸收元件 R8,C12 兩者靠近且靠近 LX GND Pin,R9,C13兩者靠近,且靠近 D1。
    ? 闆子多餘空間建議鋪地。
    ? L1, D1, PL7512 在陞壓工作時,屬於主要髮熱源,需要註意散熱和 PCB 佈局。
