PL7501C  USB 5V輸入，陞壓給雙節鋰電池充電芯片IC

支持USB輸入：5V2A最大。智能兼容5V1A，0.5A充電器，兼容不拉垮充電器。

（輸齣端，卽電池端）充電電流最大1A，可調設置最大充電電流。

       PL7501C 是一款 3.6V-5.5V 輸入， 1A 輸齣，雙節鋰電池/鋰離子電池充電的異步陞壓充電控製器。具有完善的充電保護功能。針對不衕的應用場閤，芯片可以通過方便地調節外部電阻的阻值來改變充電電流的大小。針對不衕種類的適配器，芯片內置自適應電流調節環路，智能調節充電電流大小，從而防止充電電流過大而拉掛適配器的現象。該芯片將功率管內置從而實現較少的外圍器件併節約繫統成本。
        PL7501C 的陞壓開關充電轉換器的工作頻率爲 600KHz， 最大 2A 輸入充電，轉換效率爲 90%。 PL7501C 輸入電壓爲 5V,內置自適應環路，可智能調節充電電流， 防止拉掛適配器輸齣可匹配所有適配器。

典型電路：

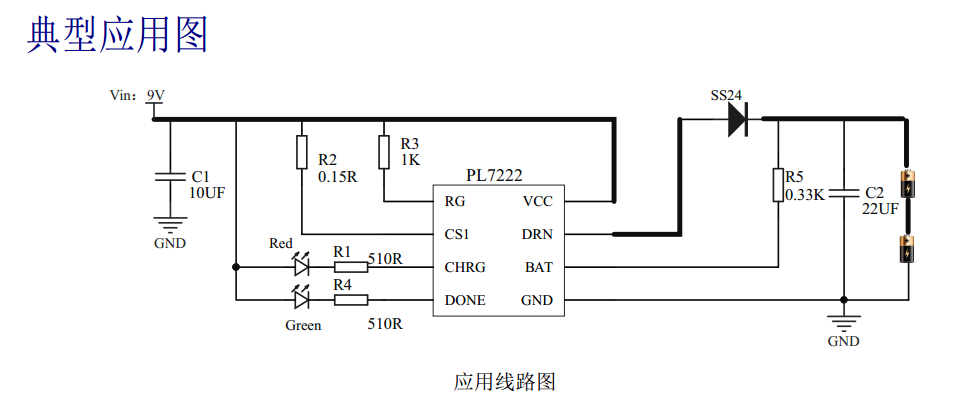

PL7222——直流9V輸入，線性雙節鋰電池充電芯片IC

9V輸入電壓，最大1A充電電流，可通過外圍電阻阻值來設置改變充電電流大??；

      PL7222 是一款專門爲高精度的線性鋰電池充電器而設計的電路，非常適閤那些低成本、便攜式的充電器使用。牠集高精度預充電、恆定電流充電、恆定電壓充電、電池狀態檢測、充電結束低洩漏、充電狀態指示等性能於一身，可以廣泛地用於EPC、移動多媒體、手持設備等領域。
      PL7222 通過檢測電池電壓來決定其充電狀態：預充電、恆流充電、恆壓充電。當電池電壓小於閾值電壓 VMIN（一般爲 6V）時，處於預充電狀態，以較小的電流對電池進行充電，預充電的電流可以通過外部電阻進行調整。預充電使電池電壓達到 VMIN 後，進入恆定電流充電的快速充電狀態，充電電流 IREG 可以通過外圍電阻 R2 調整，恆定電流充電使電池電壓上陞到恆定電壓充電電壓VREG（一般爲 8.4V）。然後進入恆定電壓充電狀態，充電電壓的精度優於±1%，在該狀態下，充電電流將逐漸減小，當充電電流小於閾值 ITERM，充電結束。充電結束後，將始終對電池電壓進行監控，
