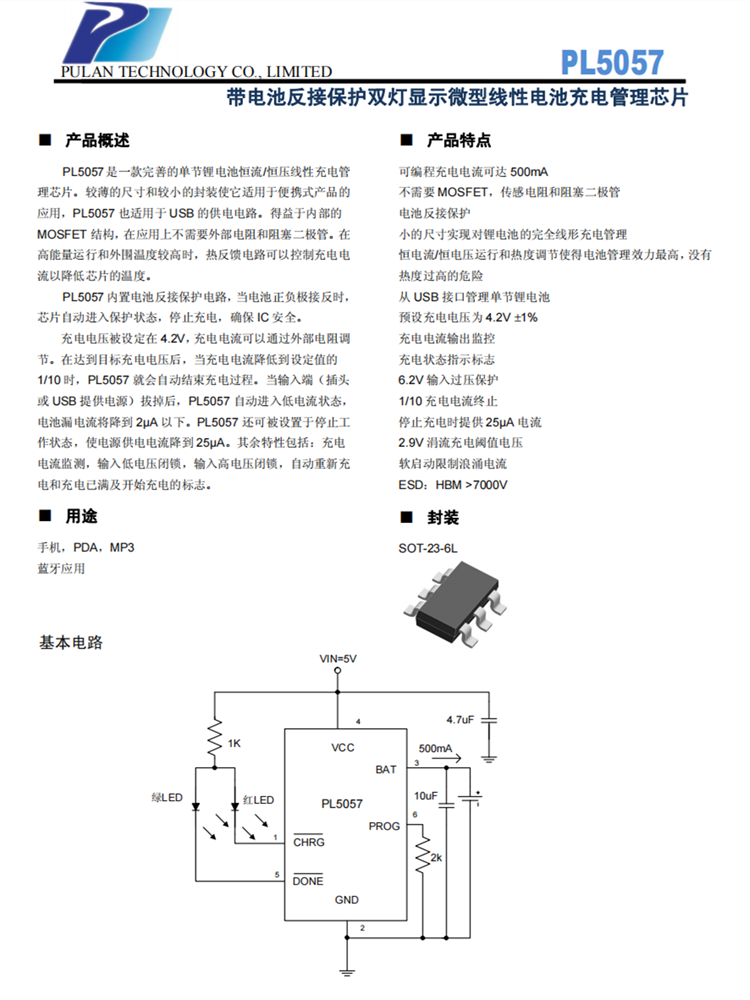

PL5057 帶電池反接保護雙燈顯示微型線性電池充電管理芯片
詳情
PL5057是一款完善的單節鋰電池恆流/恆壓線性充電管理芯片。較薄的尺寸和較小的封裝使?fàn)m用於便攜式産品的應用，PL5057 也適用於 USB 的供電電路。得益於內部的MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和外圍溫度較高時，熱反饋電路可以控製充電電流以降低芯片的溫度。
PL5057內置電池反接保護電路，當電池正負極接反時，芯片自動進入保護狀態，停止充電，確保 IC 安全。
充電電壓被設定在 4.2V，充電電流可以通過外部電阻調節。在達到目標充電電壓後，當充電電流降低到設定值的1/10 時，PL5057 就會自動結束充電過程。當輸入端（插頭或 USB 提供電源）拔掉後，PL5057 自動進入低電流狀態，電池漏電流將降到 2μA 以下。PL5057 還可被設置於停止工作狀態，使電源供電電流降到 25μA。其餘特性包括：充電電流監測，輸入低電壓閉鎖，輸入高電壓閉鎖，自動重新充電和充電已滿及開始充電的標誌。
産品特點
可編程充電電流可達 500mA
不需要 MOSFET，傳感電阻和阻塞二極管
電池反接保護
小的尺寸實現對鋰電池的完全線形充電管理
恆電流/恆電壓運行和熱度調節使得電池管理效力最高，沒有熱度過高的危險
從 USB 接口管理單節鋰電池
預設充電電壓爲 4.2V ?1%
充電電流輸齣監控
充電狀態指示標誌
6.2V 輸入過壓保護
1/10 充電電流終止
停止充電時提供 25μA 電流
2.9V 涓流充電閾值電壓
軟啟動限製浪湧電流
ESD：HBM >7000V
用途
手機，PDA，MP3
藍牙應用
封裝
SOT-23-6L
