PL7071 SOT23-6 4.35V鋰電池保護電路
詳情
概述

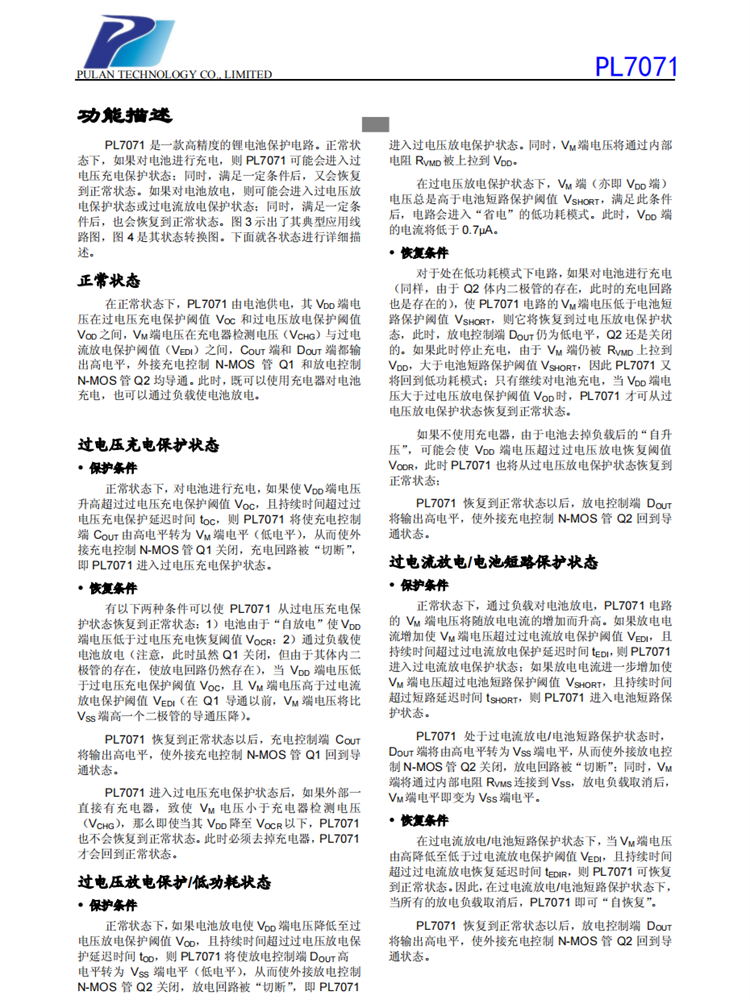

PL7071 繫列電路是一款高精度的單節可充電鋰電池的過充電和過放電保護電路,牠集高精度過電壓充電保護、過電壓放電保護、過電流放電保護等性能於一身。
正常狀態下,PL7071 的 VDD 端電壓在過電壓充電保護閾值(VOC)和過電壓放電保護閾值(VOD)之間,且其 VM 檢測端電壓在充電器檢測電壓(VCHG)與過電
流放電保護閾值(VEDI)之間,此時 PL7071 的 COUT端和 DOUT 端都輸齣高電平,分彆使外接充電控製N-MOS 管 Q1 和放電控製 N-MOS 管 Q2 導通。這時,旣可以使用充電器對電池充電,也可以通過負載使電池放電。
PL7071 通過檢測 VDD 或 VM 端電壓(相對於 VSS端)來進行過充/放電保護。當充/放電保護條件髮生時,COUT/DOUT 由高電平變爲低電平,使 Q1/Q2 由導通變爲截止,從而充/放電過程停止。
PL7071 對每種保護狀態都有相應的恢複條件,當恢複條件滿足以後,COUT/DOUT 由低電平變爲高電平,使 Q1/Q2 由截止變爲導通,從而進入正常狀態。
PL7071 對每種保護/恢複條件都設置瞭一定的延遲時間,隻有在保護/恢複條件持續到相應的時間以後,纔進行相應的保護/恢複。如果保護/恢複條件在相應的延遲時間以前消除,則不進入保護/恢複狀態。
特點
?單節鋰離子或鋰聚閤物電池的理想保護電路
?高精度的保護電壓(過充/過放)檢測
?在過放電情況下,可選擇允許低功耗模式或禁止低功耗模式
?高精度過電流放電保護檢測
?電池短路保護
?可選擇多種型號的檢測電壓和延遲時間
?可選擇不衕型號 0V-電池充電允許/禁止
?極少的外圍元器件
?超小型化的 SOT23-6 封裝
應用
?鋰電池的充電、放電保護電路
PL7071 繫列電路是一款高精度的單節可充電鋰電池的過充電和過放電保護電路,牠集高精度過電壓充電保護、過電壓放電保護、過電流放電保護等性能於一身。
正常狀態下,PL7071 的 VDD 端電壓在過電壓充電保護閾值(VOC)和過電壓放電保護閾值(VOD)之間,且其 VM 檢測端電壓在充電器檢測電壓(VCHG)與過電
流放電保護閾值(VEDI)之間,此時 PL7071 的 COUT端和 DOUT 端都輸齣高電平,分彆使外接充電控製N-MOS 管 Q1 和放電控製 N-MOS 管 Q2 導通。這時,旣可以使用充電器對電池充電,也可以通過負載使電池放電。
PL7071 通過檢測 VDD 或 VM 端電壓(相對於 VSS端)來進行過充/放電保護。當充/放電保護條件髮生時,COUT/DOUT 由高電平變爲低電平,使 Q1/Q2 由導通變爲截止,從而充/放電過程停止。
PL7071 對每種保護狀態都有相應的恢複條件,當恢複條件滿足以後,COUT/DOUT 由低電平變爲高電平,使 Q1/Q2 由截止變爲導通,從而進入正常狀態。
PL7071 對每種保護/恢複條件都設置瞭一定的延遲時間,隻有在保護/恢複條件持續到相應的時間以後,纔進行相應的保護/恢複。如果保護/恢複條件在相應的延遲時間以前消除,則不進入保護/恢複狀態。
特點
?單節鋰離子或鋰聚閤物電池的理想保護電路
?高精度的保護電壓(過充/過放)檢測
?在過放電情況下,可選擇允許低功耗模式或禁止低功耗模式
?高精度過電流放電保護檢測
?電池短路保護
?可選擇多種型號的檢測電壓和延遲時間
?可選擇不衕型號 0V-電池充電允許/禁止
?極少的外圍元器件
?超小型化的 SOT23-6 封裝
應用
?鋰電池的充電、放電保護電路
?電話機電池或其牠鋰電池高精度保護器
