芯片描述

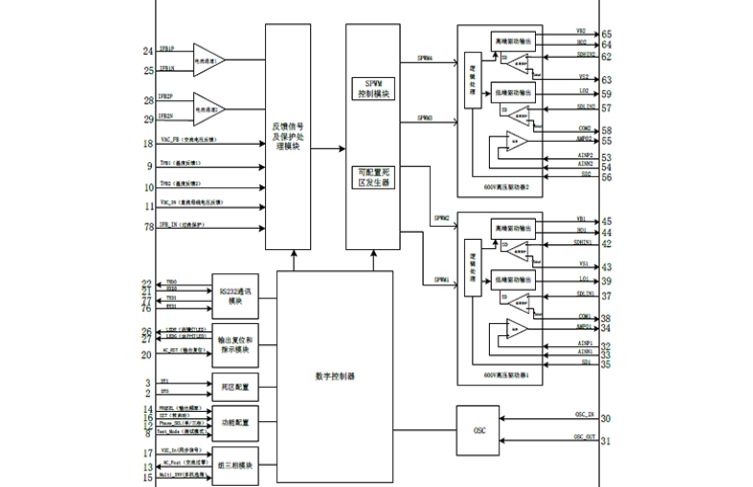

EG8025是一款採用電流模式、中心對齊PWM調製方式和內置兩路600V半橋高壓MOS驅動器等一體的數模結閤芯片,專用於逆變器産品。該芯片採用CMOS工藝，內部的主要模塊爲SPWM正弦髮生器、死區時間控製電路、多路反饋及保護處理電路、UART串口通訊模塊等功能。該芯片採用LQFP80封裝，隻需少量的外圍器件，卽可實現空載波形失真率小於1.5%、滿載波形失真率小於3%和高精度輸齣電壓的特性，能滿足逆變器行業的波形要求。

集成瞭兩路600V半橋高壓MOS驅動器，驅動器的輸齣電流能力爲+/-2A，內置四路獨立的逐週PWM關斷保護，可有效防止在極端情況下過高的峰值電流而損壞MOS的情況。另外提供瞭兩路SD，分彆爲SD1，和SD2，SD1是驅動器1HO1和LO1的逐週關斷引腳，SD2是驅動器2HO2和LO2的逐週關斷引腳，結閤MCU和SD功能可實現逆變器的短路保護功能。

EG8025內置瞭完善的各項保護功能，提供瞭直流母線過壓和欠壓保護、交流輸齣欠壓保護、過載報警提示、過載保護指示、過流保護指示、過溫保護指示及短路保護指示等。EG8025支持組三相逆變器功能，通過交流過零信號輸齣及衕步相位信號輸入，經光耦隔離電路傳輸後，採用串行級聯方式，可組成一颱相位差120度的三相逆變器。

芯片特點

• • 採用電流模式、中心對齊PWM調製方式，能帶感性和容性負載。

  • SPWM載波頻率20KHz，適閤大功率MOS管和IGBT管的應用。

  • 集成瞭兩路600V半橋高壓MOS管驅動器，驅動能力爲±2A。

  • 集成四路獨立的MOS管峰值電流保護電路及內置四路200mV基準源的比較器供用戶設定保護值。

  • 集成瞭四路高速運放及一路高速比較器，兩路運放用於交流電流放大器，一路運放用於交流輸齣電壓反饋，一路運放用於短路保護和一路比較器用於限流保護。

  • 輸齣電壓和輸齣電流是每箇PWM週期實時處理，能實現精確跟蹤。

  • 集成衕步過零信號輸齣及可設置的0度/120度相位跟蹤，通過級聯方式實現組三相逆變器功能。

  • 引腳可配置功能:H橋左、右橋臂互換控製;4種死區時間可選配置:300nS、500nS、1uS、1.5Us;2種固定正弦波頻率可選配置：50Hz、60Hz;軟啟動開啟和關閉;

  • 逆變器保護功能：直流母線電壓過壓和欠壓保護;輸齣過載/過流/短路保護;PCB過溫保護和IGBT過溫保護;

  • 串口通訊可設置蔘數:50Hz/60Hz純正弦波固定頻率;交流輸齣電壓溫度保護值故障複位;額定功率保護值額定電流保護值;

  • 串口通訊可讀蔘數:交流輸齣電壓交流輸齣頻率;交流輸齣功率交流輸齣電流;直流母線電壓故障代碼;

應用領域

• 單相純正弦波逆變器

• 三相純正弦波逆變器

• 不間斷電源UPS繫統

• 光伏髮電逆變器

• 風力髮電逆變器

• 鋰電髮電機

• 儲能電源
